シングルソレノイドの使い方
ソレノイドバルブにはたくさんの種類がありますが、今回は一番簡単なシングルソレノイドバルブを解説します。
作成日：2025年09月10日
更新日：2025年09月10日
シングルソレノイドとは
ソレノイドバルブには主にシングルタイプとダブルタイプがあります。主にこの２種類を使っていくと思います。最初に５ポートシングルタイプの解説です。

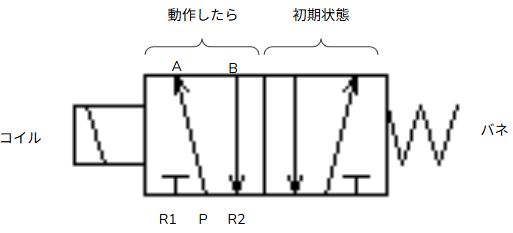

ソレノイドバルブには記号があります。シングルタイプはこのような記号になります。左側がコイルで右側の記号がバネです。コイルの電流を遮断するとバネで初期状態に戻ります。
シングルソレノイドタイプはコイルをＯＮしている間だけ動作します。コイルをＯＦＦするともとに戻ります。
シリンダ側から見ると、コイルをＯＮしている間だけ前進します。
シングルソレノイドの使い方

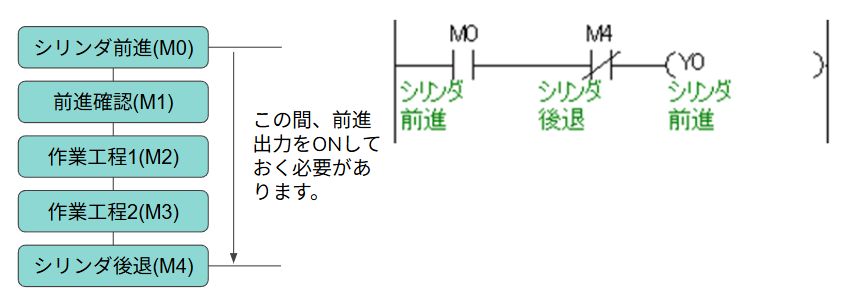

シングルソレノイドタイプを使うときは、前進させたい区間は常にバルブをＯＮ状態にしておく必要があります。
シングルソレノイドタイプの特徴として、コイル電流を遮断すると元に戻ります。シリンダなら原点側に戻ります。そしてコイル電流を遮断というのはPLC内でプログラムを使って遮断することもあれば、電源自体を遮断される場合もあります。
注意しないといけないのが、非常停止などで原点を遮断する場合バルブ信号も遮断されます。この時エアーを遮断しないとシリンダは勝手に原点側に戻ります。危ないからといって非常停止動作をしても、元圧を遮断しないとシリンダなどに挟まれて逆に危険な状態になる可能性があります。
また電源を投入する場合も同じです。電源を投入したとき、何も出力を出さなければ、エアーが供給されたとき原点側に戻ります。この時他のシリンダやユニットと接触しないような設計が必要です。
