32ビットデータの扱い
データレジスタで計算命令を実行すると、いつのまにか32ビットととして扱われ、計算が途中でおかしくなったことはないでしょうか？今回はどのようなことをしたら32ビットになるのか？どのように扱えばいいのか解説します。
作成日：2025年11月13日
更新日：2025年11月13日
いつ32ビットに変わるのか？
PLC内で計算命令を使用しているとき、いつの間にか値がおかしくなった経験はないでしょうか？それはもしかしたら計算途中で出力が32ビットになっているかもしれません。

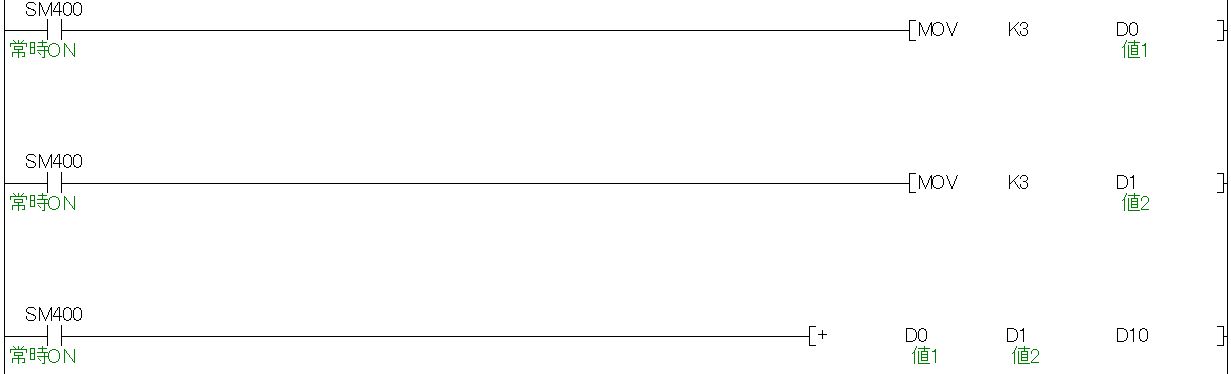

このような足し算命令があるとします。これは「D0」と「D1」の値を足して「D10」に出力します。答えは"6"になります。
この時使用デバイスを見ても「D0」と「D1」、「D10」を使用しています。それぞれシングルワード（16ビット）で使用しています。
では次の計算はどうでしょう？

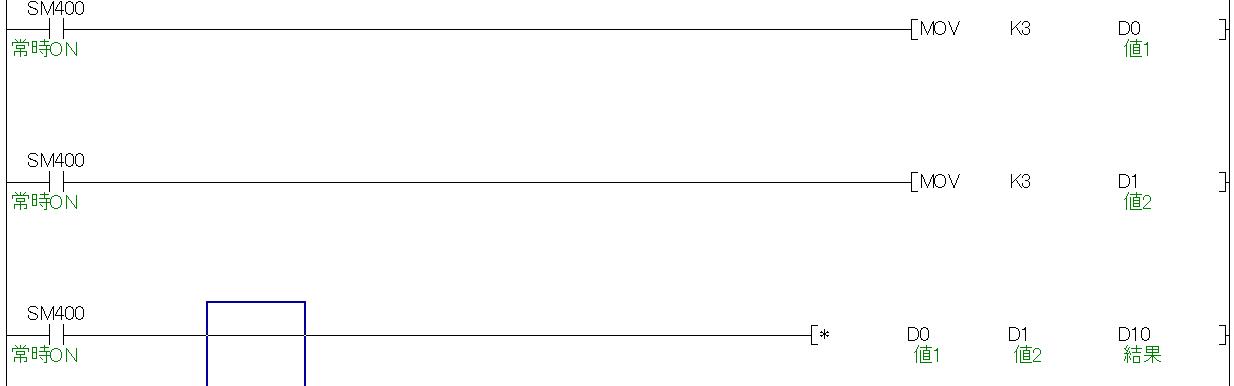

今回は掛け算です。この場合のデータレジスタの使用はどのようになっているでしょう？

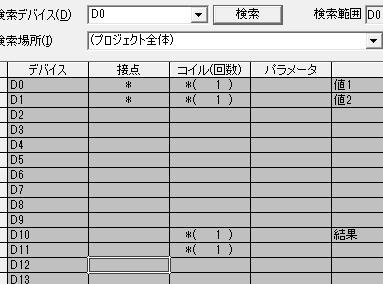

計算結果を「D10」に出力していますが、「D10」と「D11」が使われていることが分かります。これはシングルワード（16ビット）での掛け算の計算結果はダブルワード（32ビット）で出力されるためです。三菱や多くのPLCの場合、このような仕様になっています。掛け算をダブルワード（32ビット）で行うと、出力は64ビットで出力されます。
三菱PLCの場合、符号付整数のためシングルワード（16ビット）で扱える数値の範囲は「－３２７６８～３２７６７」となります。つまり計算結果がこの範囲内であれば、掛け算結果はダブルワードで出力されますが、シングルワード（16ビット）内に値が出力されます。上記のような小さい計算結果であれば「D10」のみを見ておいても問題はありません。ただし一つだけ条件があります。次のような計算ではどうでしょうか？

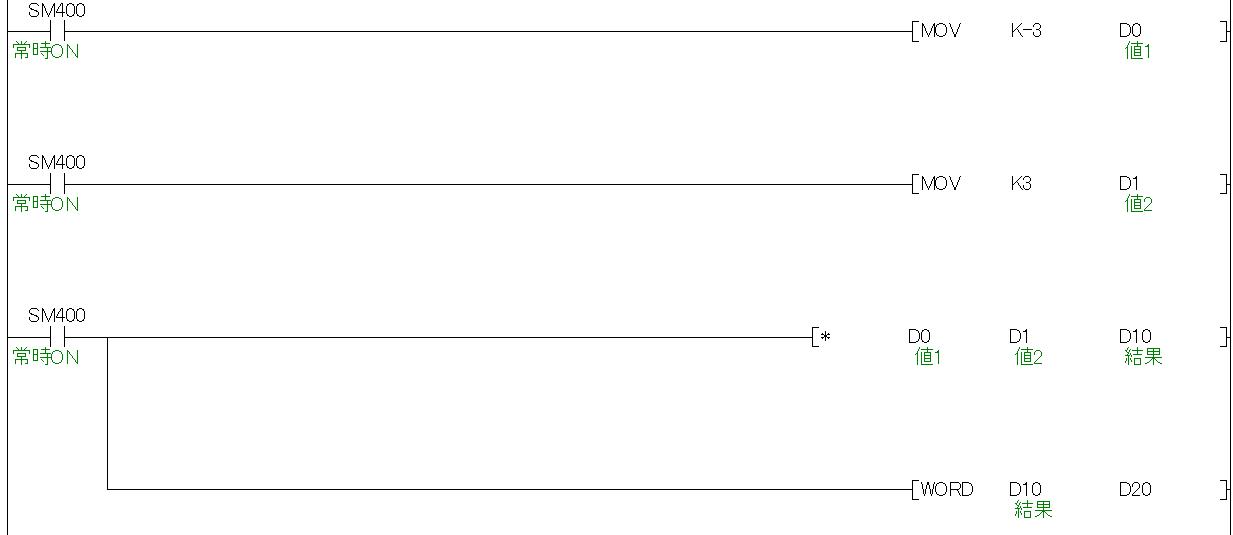

この場合も計算結果は小さいので「－３２７６８～３２７６７」の範囲内になります。ただし「D0」の値が負の値（マイナス）なので計算結果も負の値（マイナス）になります。この時符号はどのビットにつくかというと、一番上位ビットが符号になります。計算結果はダブルワード（32ビット）で「D10」と「D11」に出力されます。そして符号は「D11」にあります。掛け算の計算結果が負の値であれば、必ずすべてのデバイスを使用する必要があります。
上記の回路では計算結果「D10」の値に対して32ビット→16ビット変換命令をかけています。この命令により符号の位置もシングルワード内に調整されます。ただしこの命令が使用できるのは変換前の値が「－３２７６８～３２７６７」の範囲内にある時です。
次に割り算はどうでしょう。

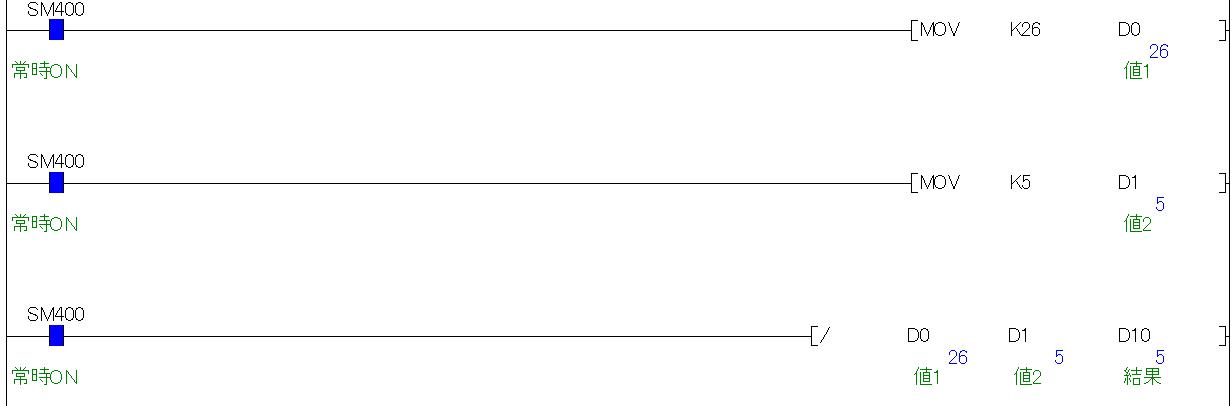

このように割り算の結果（商）が「D10」に出力されます。値が小さいのでシングルワード（16ビット）で出力されます。ただし割り算の計算結果もダブルワード（32ビット）出力です。では「D11」にはなにがはいるのでしょう？

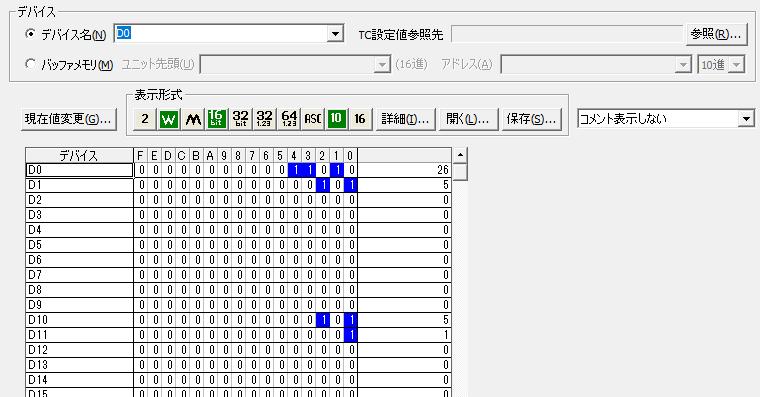

「D10」には商の”5”。「D11」には余りの”1”が出力されます。全体として割り算の出力もダブルワード（32ビット）になります。
計算ミスの例
次にどのような場面で32ビットデータを使った計算が間違えるのか見てみましょう。

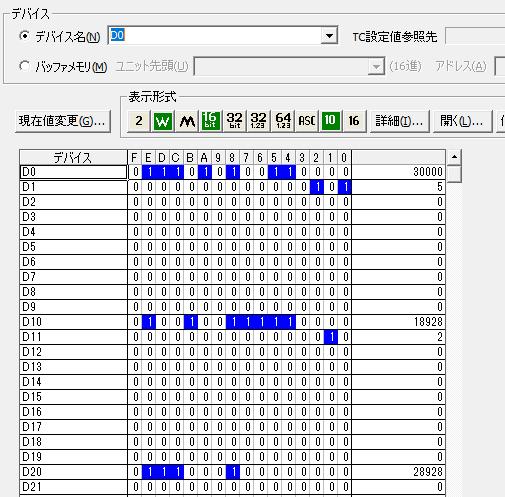

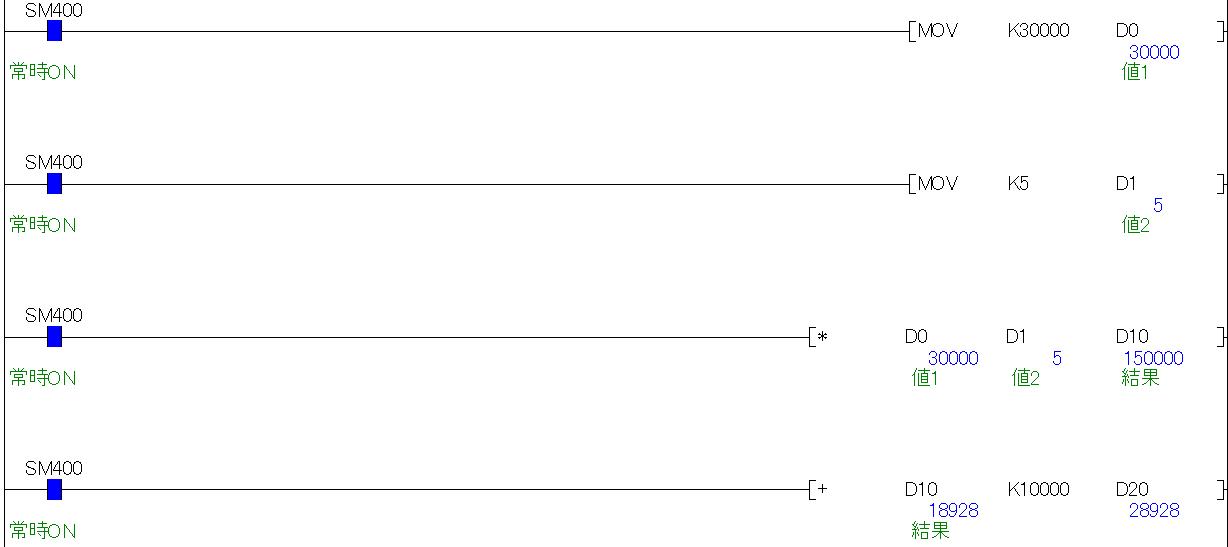

これは「D10」の値"150000"に対して"10000"を足して"160000"という答えを出したい場合を想定しました。ですがモニタしたら値は"28928"となっています。デバイスモニタで細かくモニタしてみると次のようになります。
このように「D10」の値は"18928"となっています。そこに"10000"を足すので、答えは"28928"となります。では先ほどのラダー図で「D10」の部分にモニタで"150000"と表示されていたのは？と思われるかもしれません。これはモニタ表示の時に「D10」の値を自動的にダブルワード「32ビット」表示にしているためです。そのためデバイスモニタで確認すると「D10」と「D11」にそれぞれ値が入っていることが確認できます。この「D10」と「D11」の2つのデータレジスタを使って"150000”と表示しているのです。
そしてその下の足し算命令では単純にシングルワードで計算しているので思ったような結果が出ないのです。
32ビットで指定する方法
足し算などの命令でデータレジスタを指定するとき、どうすれば32ビットで指定できるのでしょうか？
三菱PLCでは命令の前に「D」をつければ32ビット指定できます。他のメーカーのPLCも基本的には32ビットで指定できます。メーカーによって方法は違うのでマニュアルなどを確認してみてください。

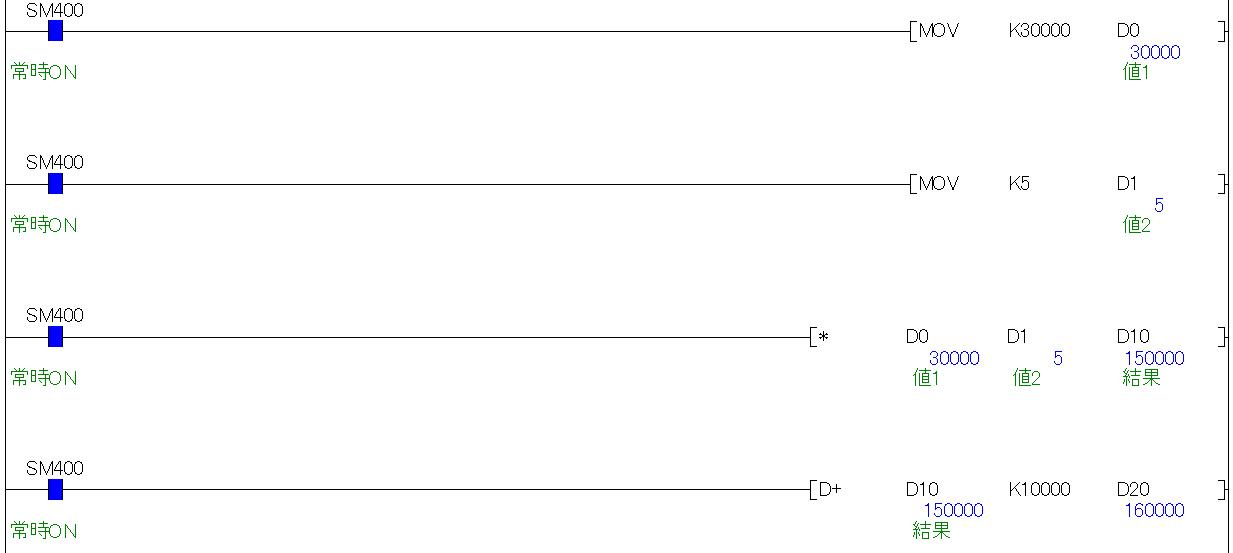

このように［＋］命令の前に「D」をつけると、ダブルワードで指定できます。この場合、すべてのデータがダブルワードで指定されます。そのため出力先の「D20」もダブルワードになります。（掛け算命令に「D」をつけると、出力はデータレジスタ4個（4ワード）を使った64ビットになります。割り算も商が32ビット、余りが32ビットの合計64ビット占有されます。）
ダブルワード（32ビット）で指定することは、ほとんどの命令で実行できます。たとえば［MOV］命令だと。

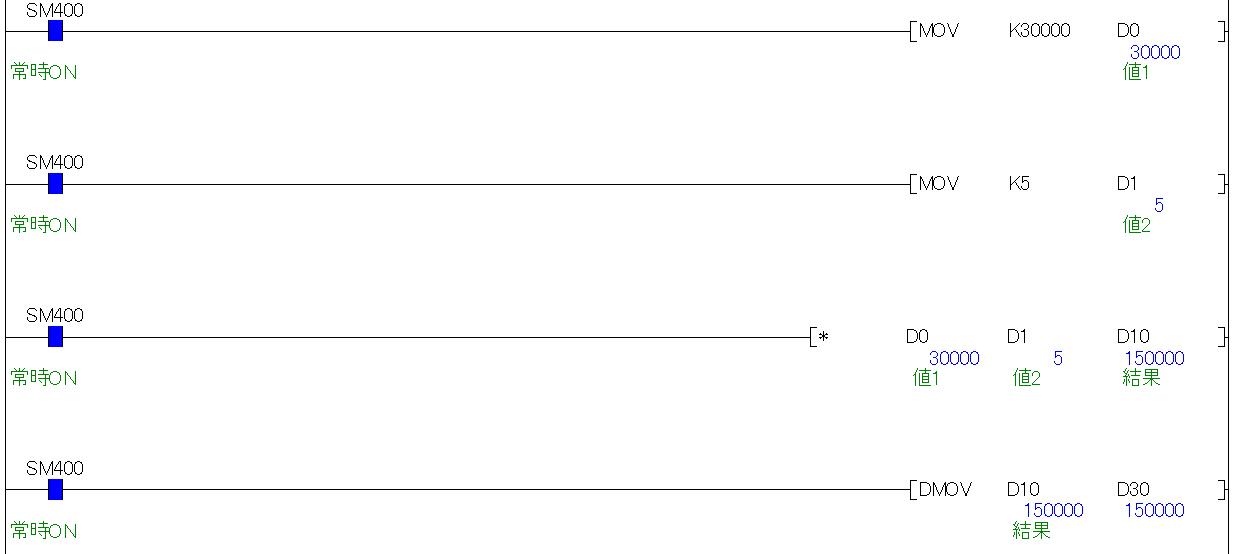

このように普通に［MOV］命令を書くとシングルワード（16ビット）で転送されますが、［MOV］にも「D」をつけることができます。
このように命令の先頭に「D」をつけると、扱うデータをダブルワード（32ビット）で指定できます。「D30」にはちゃんと計算結果の"150000"がダブルワードで出力されます。
このように命令によっては出力結果がダブルワードで出力されるものもあるので、符号の入れ替えがあるのであればそのまま32ビットで使うか、［WORD］命令などで16ビットに変換して使用してください。
